PERFEKT GELÖST. FÜR IHRE BAUHERRN UND SIE.

Mit dem Hokkaido 401 Frischluft-Wärmetauscher sorgen Sie bei den Objekten Ihrer Bauherrn für eine optimale Frischluftversorgung bei gleichzeitig hoher Wirtschaftlichkeit – sowohl in der Montage, als auch im Betrieb. Darüber hinaus können Sie als Bauunternehmer den Hokkaido 401 ohne besondere Spezialkenntnisse selbst verbauen. Die Wertschöpfung für den Verbau und Vertrieb der Lüftungsanlage bleibt somit zu 100 Prozent bei Ihnen.

Wir, die Passiv Energie Austria, unterstützen Sie bei der fachgerechten Planung, sodass bei Ihren Objekten der perfekte Luftaustausch mit Wärmerückgewinnung gewährleistet ist.

Bauplaner bei der Arbeit

EINFACHE MONTAGE ZUG UM ZUG

1

Zunächst wird in die Rohziegelwand eine Öffnung gebohrt und das Einbaurohr darin verlegt.

2

Zwischenzeitlich werden im Zuge der allgemeinen Elektroinstallations arbeiten die Verkabelungen für die Stromversorgung der Lüftereinheit bzw. Steuerung vorbereitet.

3

Nach den Verputzarbeiten erfolgt zunächst die Montage der Edelstahl-Außenhaube.

4

Dann wird die Lüftereinheit mit dem integrierten Wärmetauscher in das Einbaurohr eingeführt und mit der Stromverkabelung verbunden.

5

Zuletzt erfolgt die Montage der Innenabdeckung samt Filter.

Lüftereinheit und Wärmespeicher

Lüftereinheit und Wärmespeicher

Der leistungsstarke DC Motor des patentierten GAUSS FAN 03 bildet zusammen mit dem Kermaik-Wärmespeicher das Herzstück des Hokkaido 401 Firschtluft-Wärmetauschers.

Mit max. 1.6w/h überzeugt er mit einem extrem geringen Energieverbrauch. Die Achse des GaußFan03 besteht aus doppelten, rostfreien Stahlkugellagern und ist damit besonders geräuscharm. Ein integrierter Mikrochip garantiert ein stabiles Laufverhalten.

Produktdetails

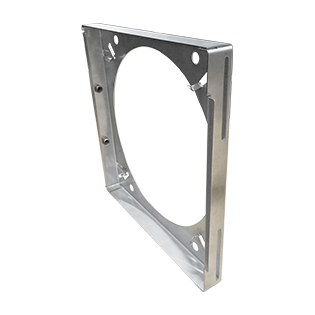

Wandbefestigung

Wandbefestigung

Aus rostfreiem Edelstahl V2A, gebürstet, oder pulverbeschichtetem Aluminium, weiß, RAL NNNN (o. Abb); 191x191 mm

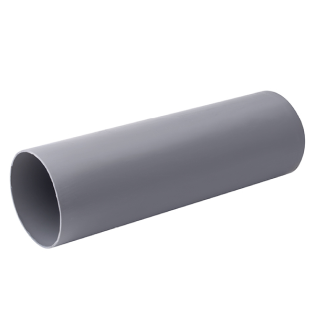

Einbaurohr

Einbaurohr

Aus PVC, 5.5 mm
Ø 165 mm, I = 500 mm

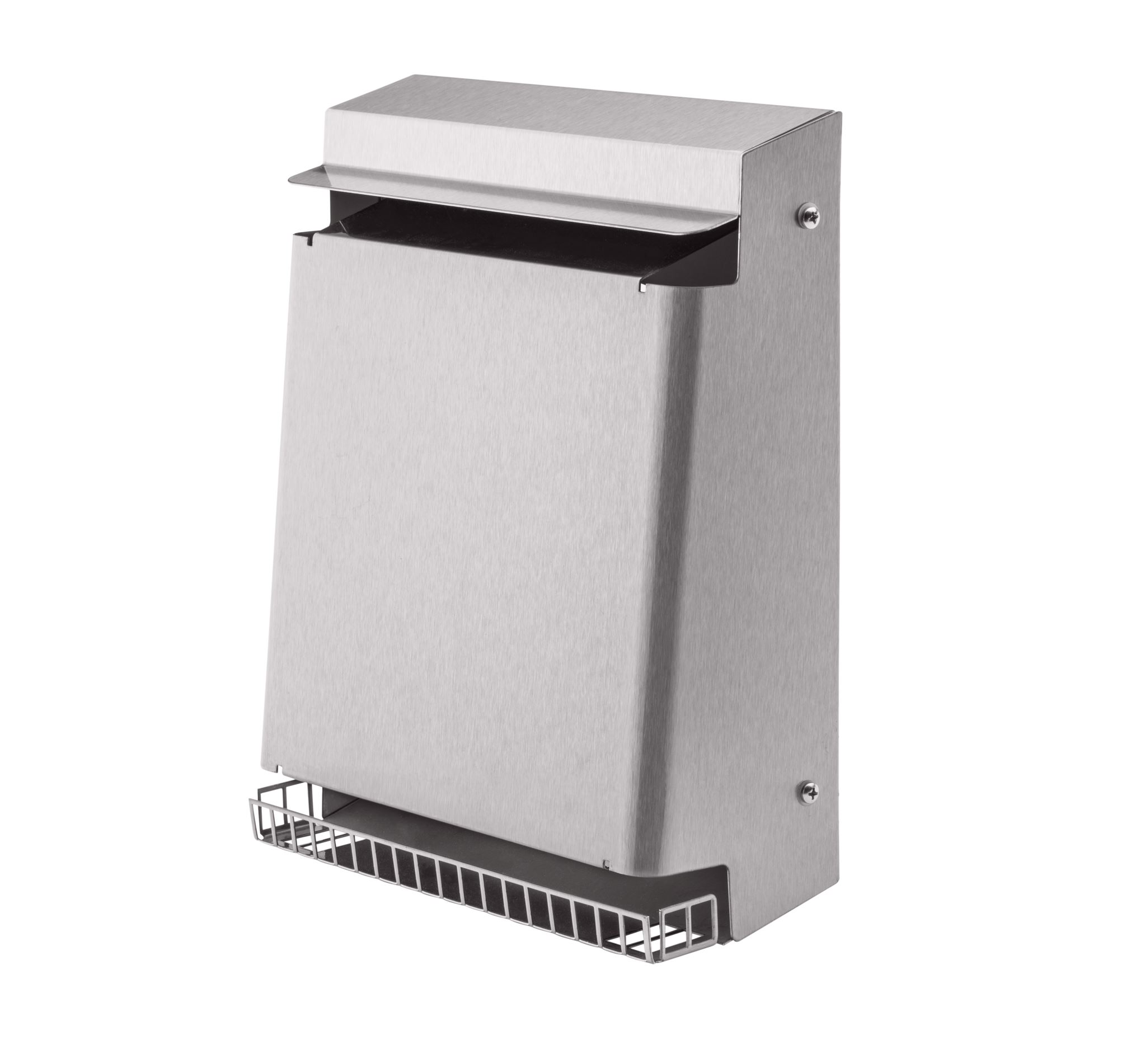

Außenhaube

Außenhaube

Aus rostfreiem Edelstahl, V2A, gebürstet,
Stärke: 0,8 mm
Format: 274x220 mm (hxb)

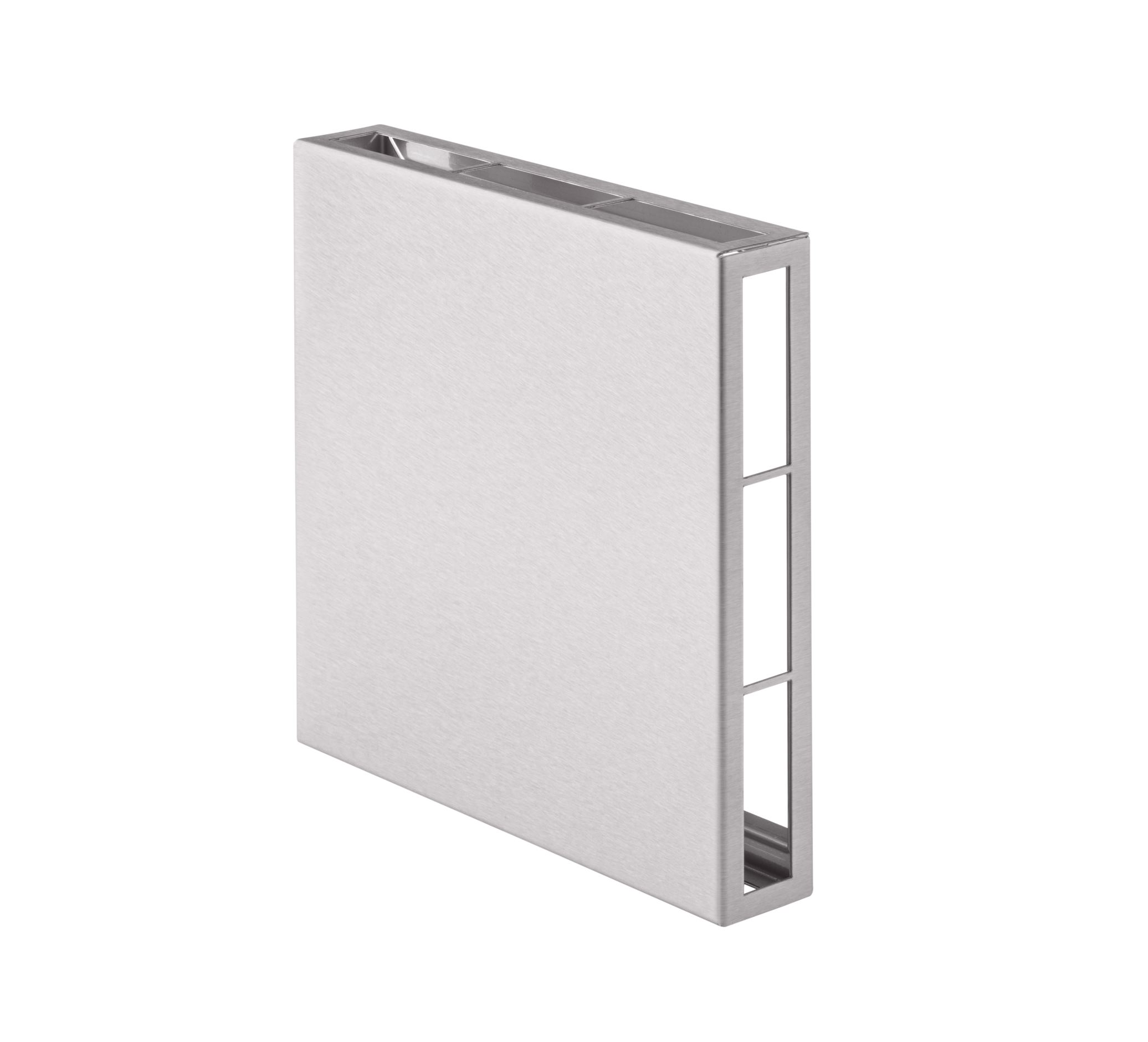

Innenabdeckung

Innenabdeckung

Aus rostfreiem Edelstahl, V2A, gebürstet, oder pulverbeschichtetem Aluminium, weiß, RAL NNNN (o. Abb.); 210x210 mm

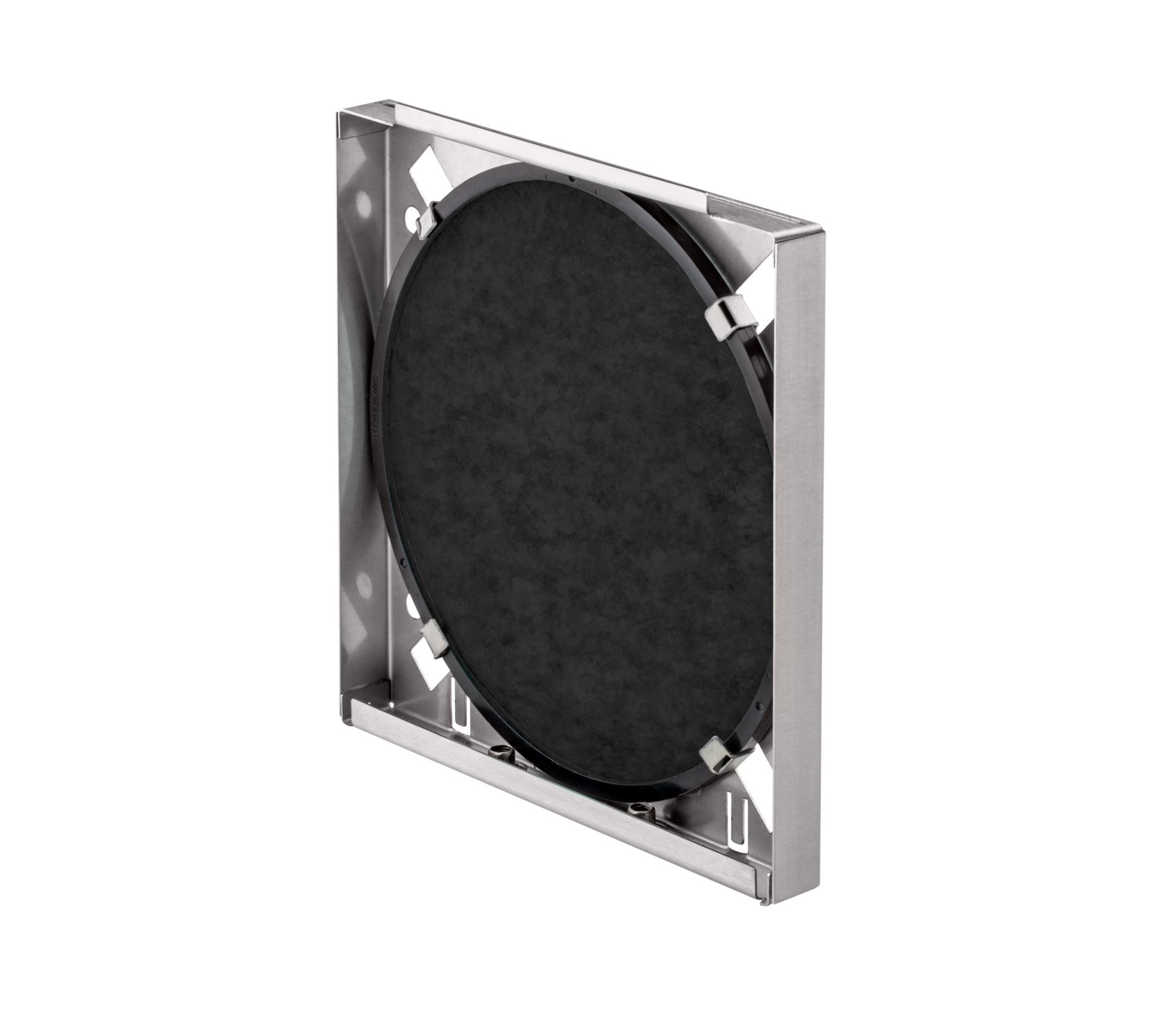

Standardfilter

Standardfilter

Feinstaub- und Pollenfilter oder Antibakterieller Filter

Zentralregler

Zentralregler VMPX-N

Für intuitive Handhabung. Ein Kontrollicht zeigt selbstständig an, wann ein Filtertausch fällig wird. Intervall zwischen Zu- und Abluft: 70 sec.

Zentralregler

Zentralregler VMPX-NH

Er garantiert eine stabile Raumluftfeuchtigkeit von 40-60 % rH. Dies wird ermöglicht, in dem die Taktung zwischen Zu- und Abluft durch einen Feuchtigkeitssensor reguliert wird.

Zentralregler

Zentralregler - AQ

Er verhindert eine überhöhte CO2-Konzentration in der Raumluft und hält auch die potentielle Virenbelastung gering. Ein Sensor am Kontroller überwacht den CO2-Gehalt. Bei Bedarf schaltet der Hokkaido 401 auf eine höhere Ventilationsstufe um.

Technische Daten

Lufteinheit
Gauß Fan03
Wärmerückgewinnung
95%
Energieverbrauch (MAX)
1,6 Wh
Relativer Energieverbrauch
0,02 W/m3 • h
Jährliche Betriebskosten pro Einheit (1kWh = 0,29€)
1,53€
Wärmespeicher
Wabenkeramik Cartridge Typ
Durchmesser Wärmespeicher
150 mm Ø
Erforderliche Wanddicke (KK2)
150 ~460 mm
Schallpegeldifferenz bezogen auf Volumenstrom
9 dB(A) bei 16 m³/h (3m acc.)
Äußere Abmessungen Einbaurohr
165 mm Ø
